各種ソフトウェア

自己診断プログラム

歯車試験機の静的精度及び各動作軸の状態を全自動にて、測定して確認する事ができます。
各項目事に良否判定を行い、測定結果はPC内に格納する事ができ、簡易的な定期点検のツールとして、活用できます。

サンプルデータ

自己診断表

標準測定

1歯から4分割までの、歯形、歯すじの測定と、ピッチの測定を行います。
出力書式は縦書きで出力いたします。

サンプルデータ

歯形・歯筋 検査成績表

全歯測定

1歯から指定歯数分の、歯形、歯すじの測定と、ピッチの測定を行います。
出力書式は横書きで出力いたします。

サンプルデータ

歯形・歯筋 検査成績表

細分化測定

1歯面に対して最大で歯形33ヶ所、歯すじ1ヶ所を測定して、歯面の凹凸状態を3Dマトリクスにて表現いたします。

サンプルデータ

細分化測定データ

SFS測定

スペック不明なギヤ(Unknown Gear)のスペックを全自動にて計算し結果を算出いたします。

サンプルデータ

諸元探索データ

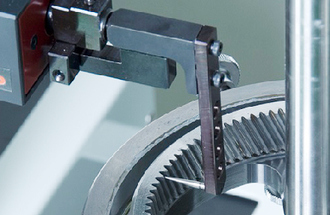

内歯測定

1歯から指定歯数分の、歯形、歯すじの測定と、ピッチの測定を行います。
出力書式は横書きで出力いたします。

※測定子の交換(変向)無しで、左右歯面の歯形、歯すじ、ピッチを一度で測定いたします。

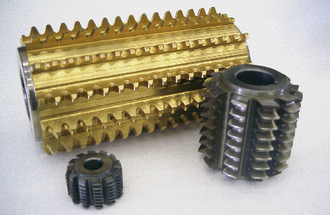

ホブ測定

3項目測定

1歯から4分割までの、向芯度、リードの測定と、ピッチの測定を行います。

14項目測定

各規格に基づいた、14項目の測定を行います。

※測定には、3軸の変位を検出する、3D検出器が必要です。

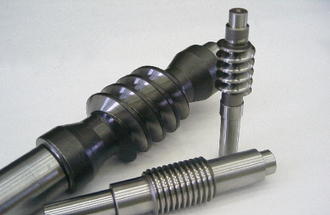

ウォーム測定

ウォームギヤのⅠ、Ⅱ、Ⅲ、Ⅳ型の、1歯から4分割までの、歯形、歯すじの測定と、ピッチの測定を行います。

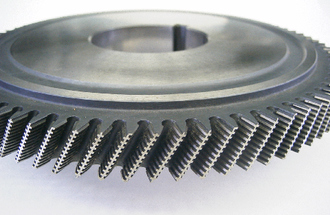

シェービングカッター測定

シェービングカッター歯形、歯すじ測定

シェービングカッターの歯形、歯すじの測定を行います。コンベンショナル、プランジカッター等は問いません。セレーション位置も自動検出いたしますので、位置の入力等は不要です。1歯測定、1歯3分割測定、細分化測定から、測定項目を選択できます。

シェービングカッターピッチ測定

未知のセレーションパターンを計算して、デファレンシャルセレーションのピッチ測定が可能です。

ピニオンカッター測定

ピニオンカッターの歯形、歯すじ、ピッチの測定を行います。
